其它知識無刷電機驅動原理
文章出處：x-teamrc.cn? ?人氣：? ?發表時間：2018-08-20 09:22

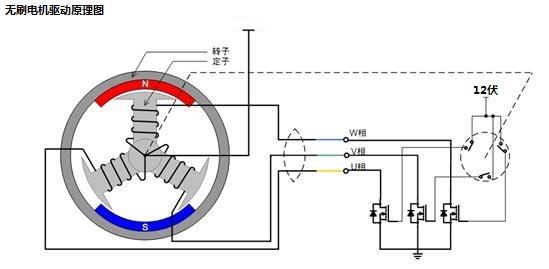

如圖所示：
以上無刷電機的旋轉驅動原理圖是為了便于講解。電動機定子的線圈中心與電動機功率POWER連接，功率晶體管與每相的端子連接。當位置傳感器接通時，功率晶體管的g極與12v連接，功率晶體管導通，相應的相線圈導通。當三個位置傳感器隨轉子接通時，相應的相線圈依次接通，因此定子產生的磁場方向不斷變化著，無刷電機的轉子也隨之轉動。這是BLDCM無刷旋轉驅動的原理。
線圈繞組電樞是無刷電動機的定子，轉子是永磁體。如果僅為電動機提供固定的電流，那么電動機只能產生恒定的磁場，電動機不能旋轉。只有通過實時檢測電機的轉子位置，，然后根據轉子位置將電機的不同相位對應電流，使定子產生旋轉磁場方向的均勻變化，電機可以跟隨磁場轉動。
